Cara Mengganti Camera Touch Sensor Pada Smart Board

ID: 136456

Description:

Steps:

1. Lepaskan pengait Touch Controller USB dengan obeng minus (-).
2. Setelah pengait terlepas, tarik kabel secara perlahan ke atas untuk melepaskan Touch Controller USB.

3. Lepaskan kabel Touch Controller USB dari panel akses smart board.

4. Pada Smart Board ukuran 75" terdapat 2 Camera Touch Sensor pada kiri atas dan kanan atas papan.
5. Pada Smart Board ukuran 85" dan 88", selain 2 Camera Touch Sensor di atas papan, ada 2 Camera Touch Sensor tambahan pada kiri bawah dan kanan bawah.

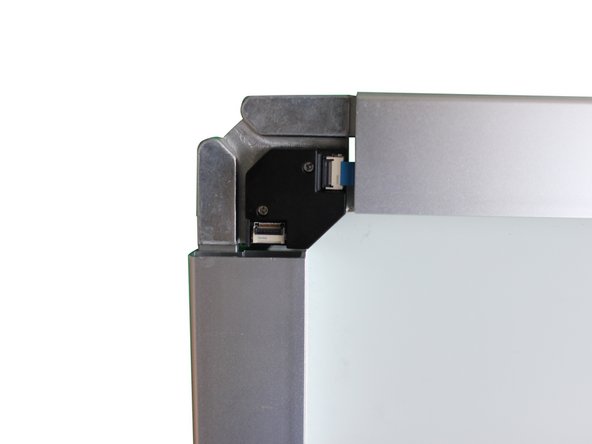

6. Camera Touch Sensor pada salah satu ujung smart board.
7. Lepaskan Touch Controller USB dari camera touch sensor pada bagian kiri atas papan untuk memudahkan penggantian.

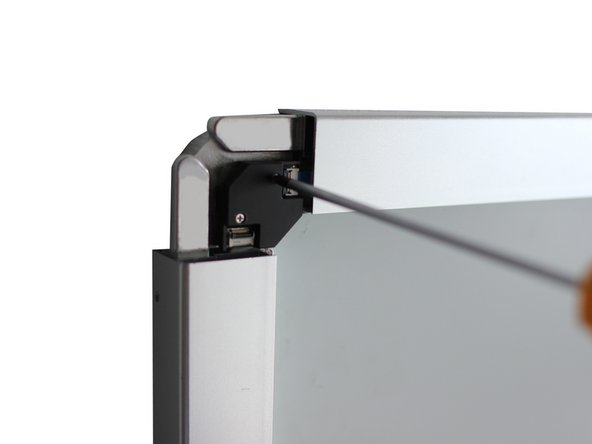

8. Lepaskan 2 sekrup Camera Touch Sensor pada sisi depan smart board.

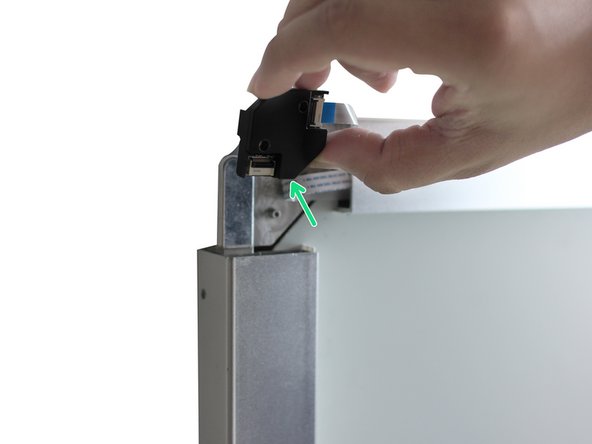

9. Tarik keluar Camera Touch Sensor dari tempatnya.

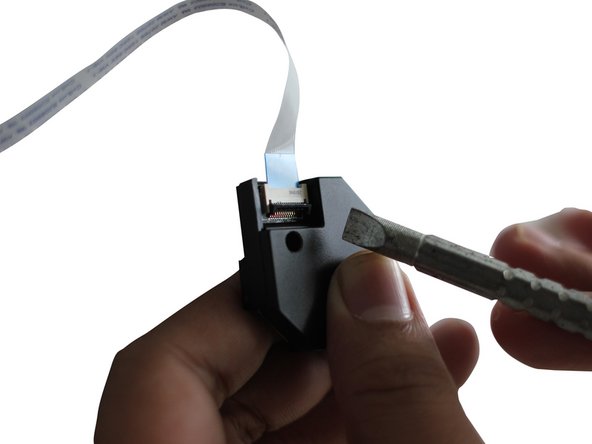

10. Lepaskan kait pengunci kabel pita pada Camera Touch Sensor dengan obeng minus.

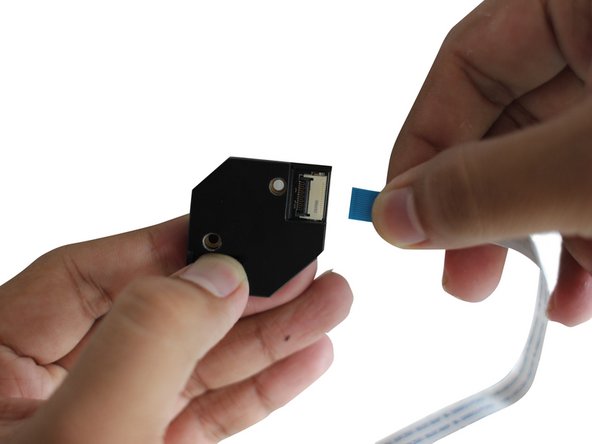

11. Lepaskan Kabel Pita dari Camera Touch Sensor.
12. Lakukan dengan perlahan agar tidak merusak komponen.
