Motorola Moto X 2nd Generation riparazione solo vetro, only glass replacement Replacement

ID: 40766

Description: Riparazione del solo vetro riutizzando il...

Steps:

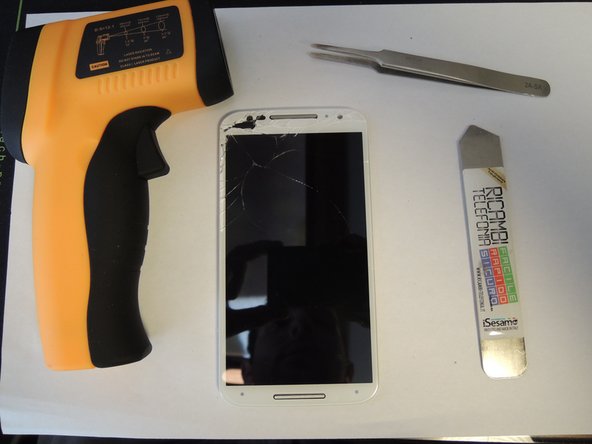

1. vetro rotto ma touch screen e display funzionante

2. rimuovere lo sportello della sim
3. utilizzare l'isesamo solo per sollevare una piccola parte dal basso. poi proseguire con una tessera tipo carta di credito per sollevare la back cover.
4. è stata incollata con dell'adesivo 3m molto resistente su tutta la superficie.
5. Attenzione!! partire dal basso verso l'alto , il rischio di rovinare qualcosa sotto è molto alto.

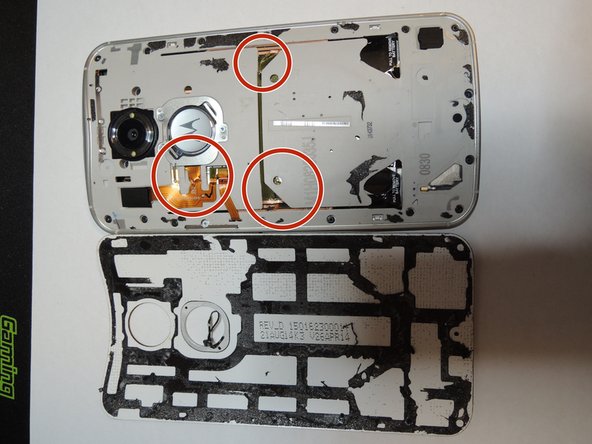

6. una volta rimossa ecco il risultato

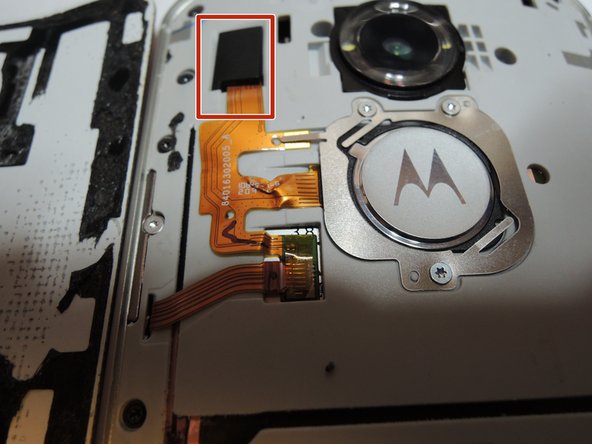

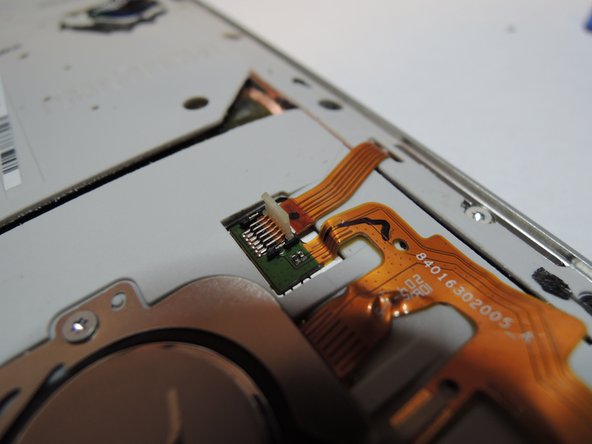

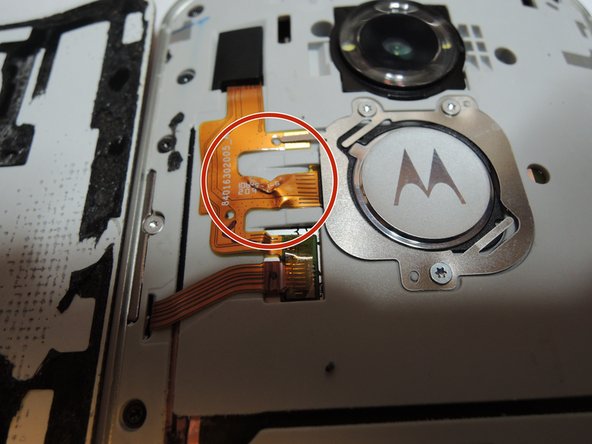

7. attenzione a come si inserisce la tessera per rimuovere l'adesivo, nel sollevare ho piegato il flex dell'accensione, fortunamente ho piegato una parte di circuito che non serve e le funzionalità dei tasti non le ho perse.

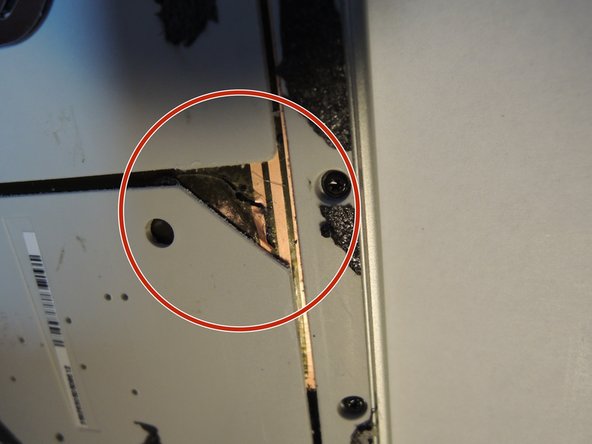

8. non sapendo come si smontava ho anche rotto l'antenna nfc sottostante. nulla di grave ma evitabile partendo dal basso verso l'alto nello scollare la back cover

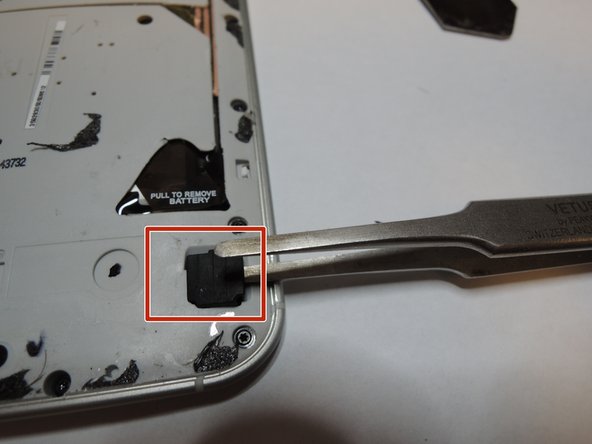

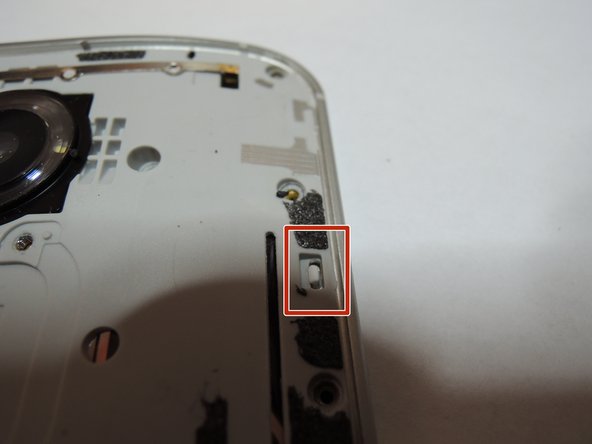

9. rimuovere questi due tappi di gomma

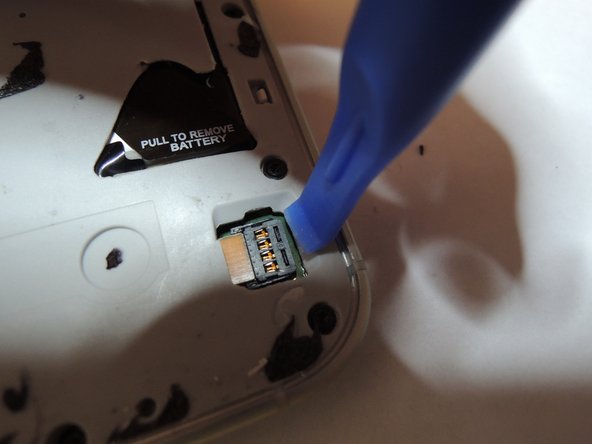

10. rimuovere il flex della batteria con una leva di plastica
11. rimuovere il flex che entra nella scocca

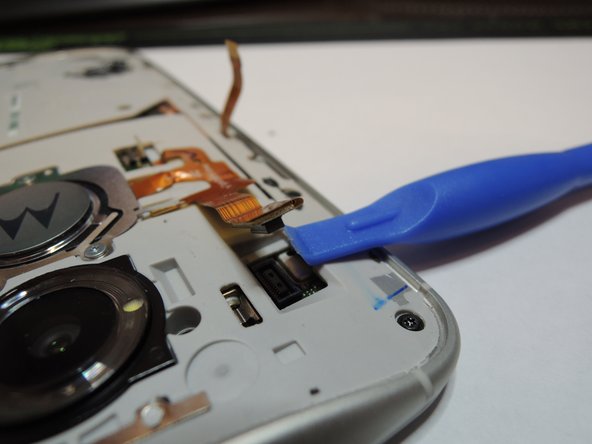

12. sollevare la linguetta e estrarre il flex che porta ai tasti

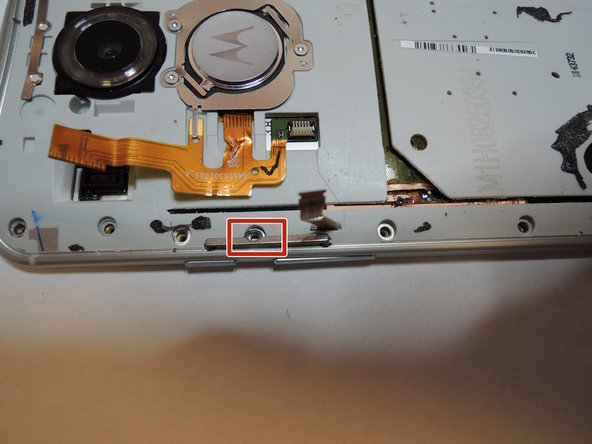

13. rimuovere la vite dei tasti

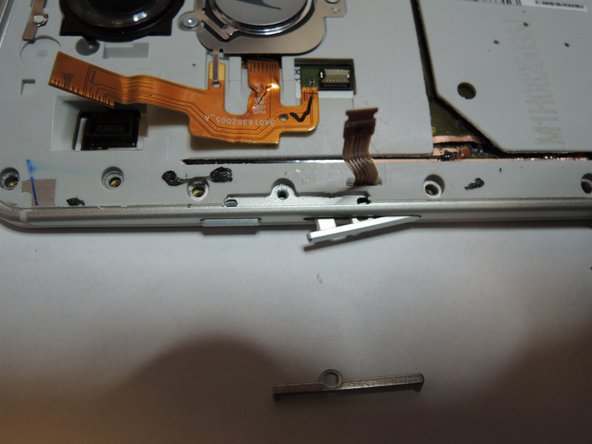

14. togliere supporto e estrarre i tasti

15. rimuovere le 18 viti t3 nere dal telaio. Non avendo una t3 , ho preso una t4 e con una limetta delle unghie ho limato i dentini fino a farla diventare t3

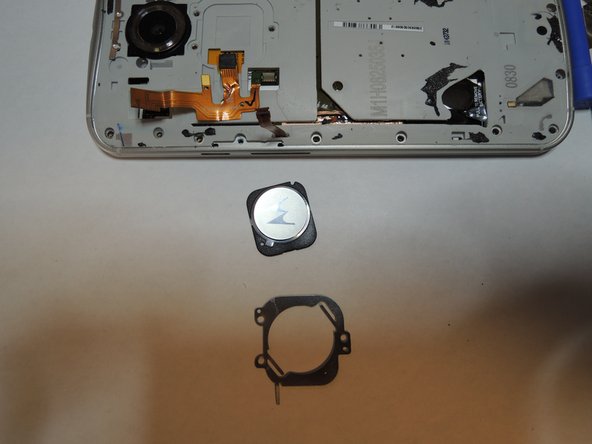

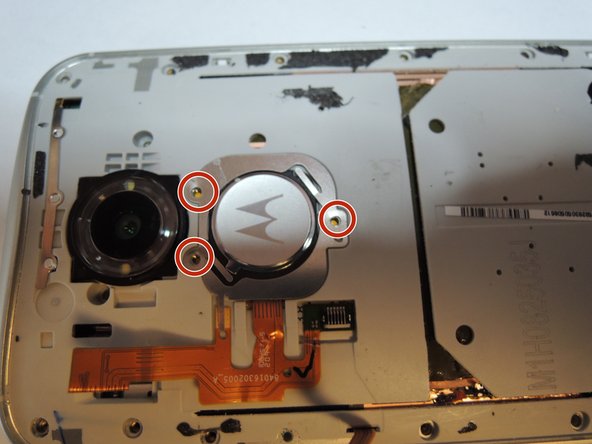

16. rimuovere le 3 viti argento dal logo motorola

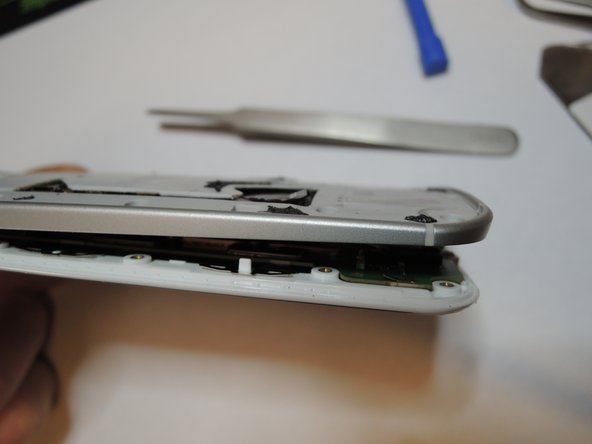

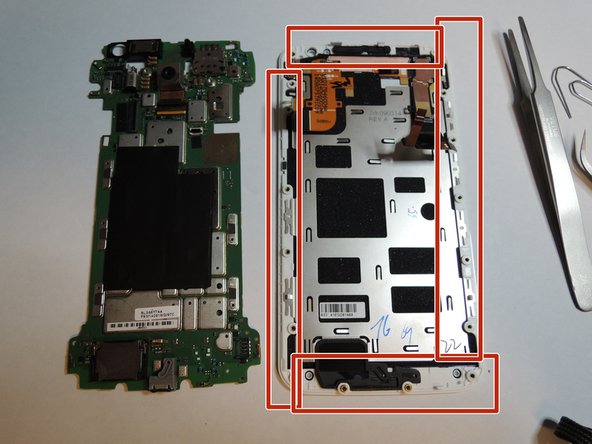

17. fare scattare indietro le levette e sollevare il telaio dal display

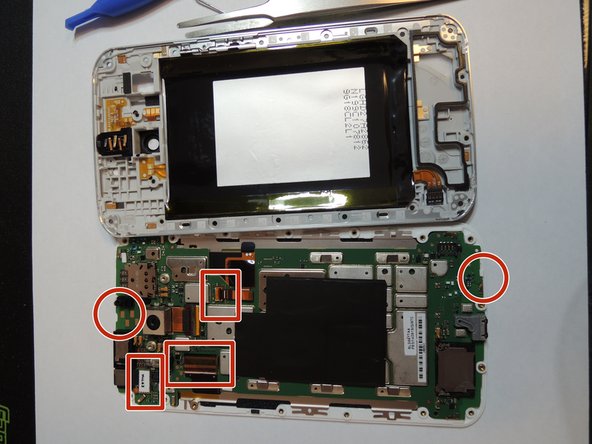

18. scolleggare i flex dalla scheda madre e fare scattare le linguette x sollevare la scheda madre

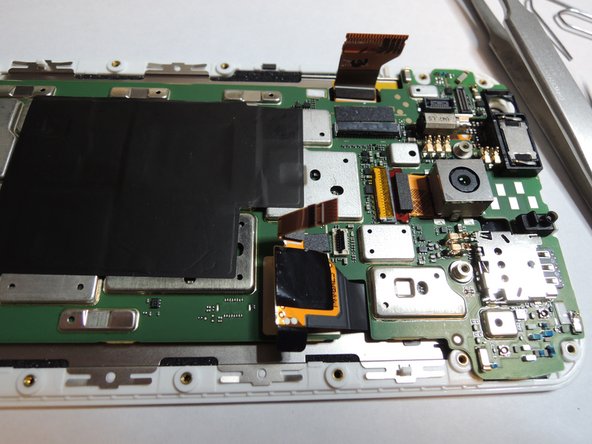

19. rimuovere delicatamente la scheda madre

20. rimuovere filtri audio e conservare( simbolo quadrato)

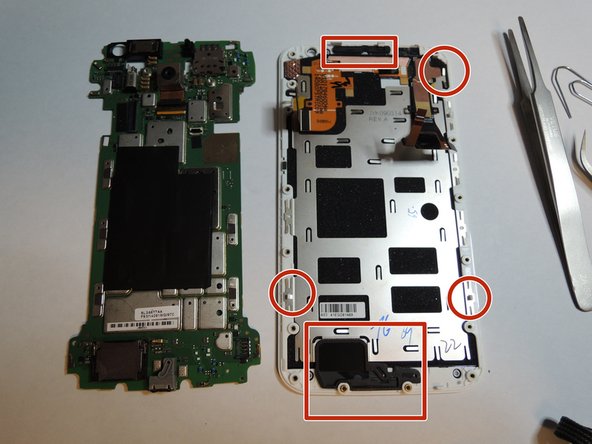

21. rimuovere carter aprendo le 4 linguette ( non sono segnate tutto nell'immagine)

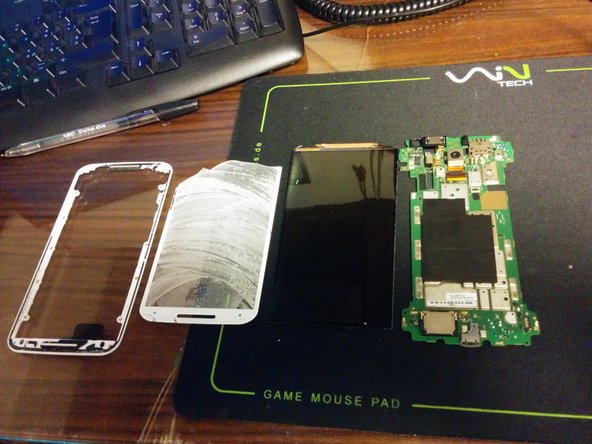

22. scollare il vetro dal telaietto bianco.
23. Attenzione! la colla con cui è attaccato non reagisce al calore, io ho scaldato troppo e ho macchiato il display con un alone giallo
24. con molta pazienza e aiutarsi con isesamo staccare piano a piano

25. con del filo di molibdeno e un riscaldatore( tipo fornello da campeggio scaldare max 90 gradi verificando con termometro ad infrarossi e scollare lentamente in vetro dal display
26. pulire con debonder la colla rimasta dal display
27. vedete una macchia gialla in alto a sx del display? ho scaldato troppo, non influisce sul funzionamento ma a schermo nero la macchia si vede

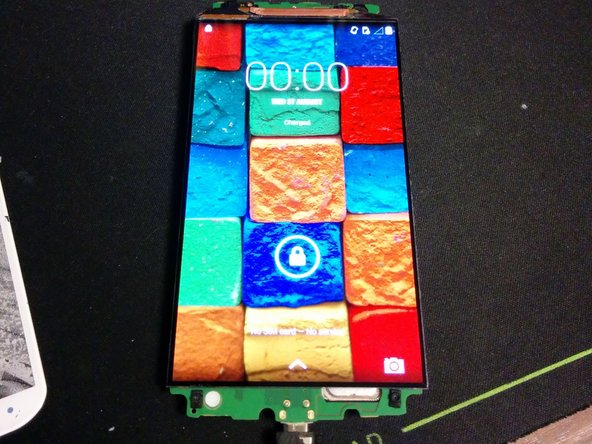

28. verificare funzionamento display
29. posizionare su telaio il display e incollare il vetro al display. utilizzare fornello uv per fissare la colla senza bolle d'aria

30. work in progress, domani carico gli ultimi passaggi
