Cara Mengganti Wi-Fi Card Smart Board

ID: 136457

Description:

Steps:

1. Computing module berada di sebelah kanan smart board.

2. Pada bagian kanan atas smart board, terdapat 4 buah sekrup.
3. Buka 4 sekrup tersebut dengan obeng plus (+) untuk mengakses computing module.

4. Buka panel akses computing module dengan mengangkatnya ke atas.
5. Setelah panel akses computing module terbuka, anda dapat melepaskan kabel.

6. Tampilan dari sisi depan smart board untuk memudahkan pengguna.
7. Lepaskan 3 kabel yang terpasang pada stop kontak terlebih dahulu.
8. Lalu, lepaskan kabel dan antena Wi-Fi yang terpasang pada computing module.

9. Buka sekrup Torx computing module pada bagian samping kanan smart board.

10. Keluarkan dengan hati-hati dan perlahan karena computing module cukup berat.
11. Keluarkan computing module dengan menariknya keluar.

12. Setelah computing module dikeluarkan dari smart board anda dapat membongkarnya.

13. Lepas sekrup pada computing module dengan Obeng Plus (+).

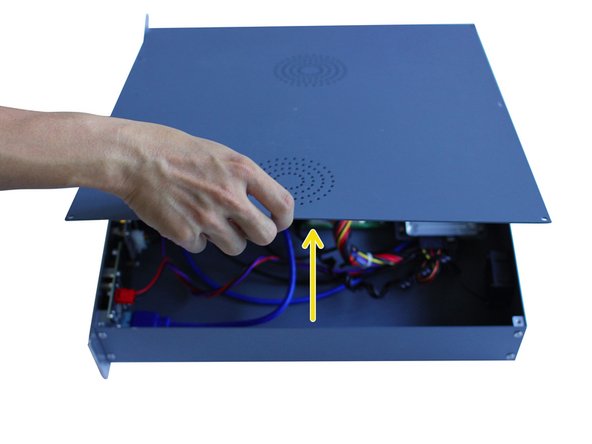

14. Angkat penutup computing module.

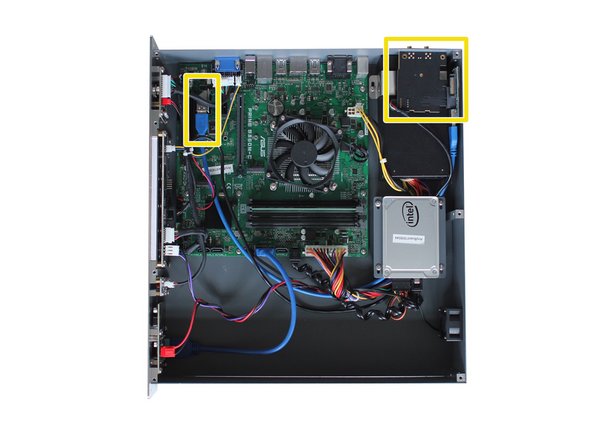

15. Wi-Fi Card terletak pada bagian atas computing module.

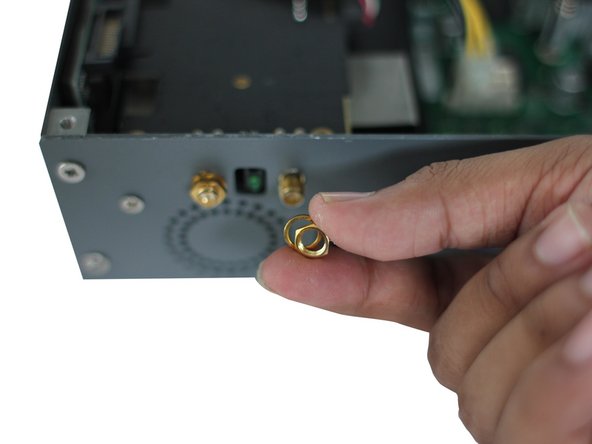

16. Lepaskan 2 mur Antena Wi-Fi menggunakan tang.

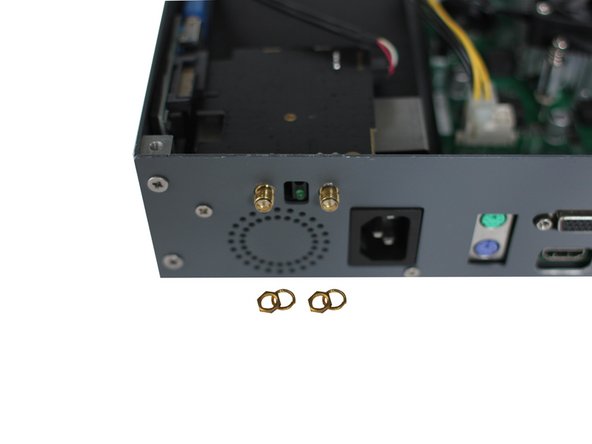

17. Lepaskan mur dan ring Antena Wi-Fi.

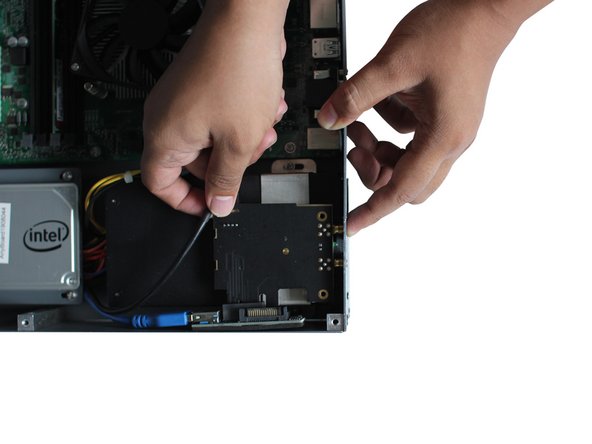

18. Dorong Antena Wi-Fi ke arah dalam computing modul.

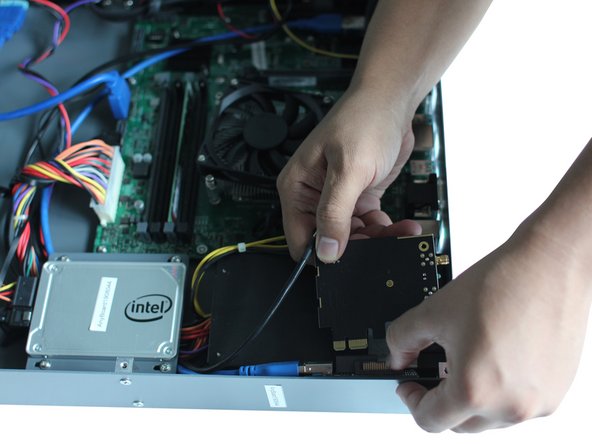

19. Lepaskan Wi-Fi Card dengan menariknya dari slot PCIE.

20. Lepaskan Kabel Wi-Fi dengan menekan pengaitnya lalu menariknya.

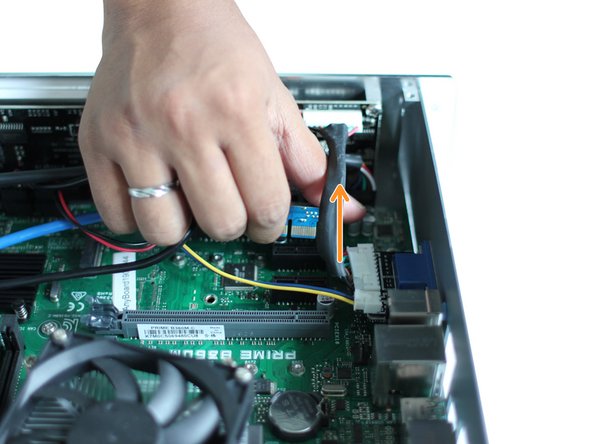

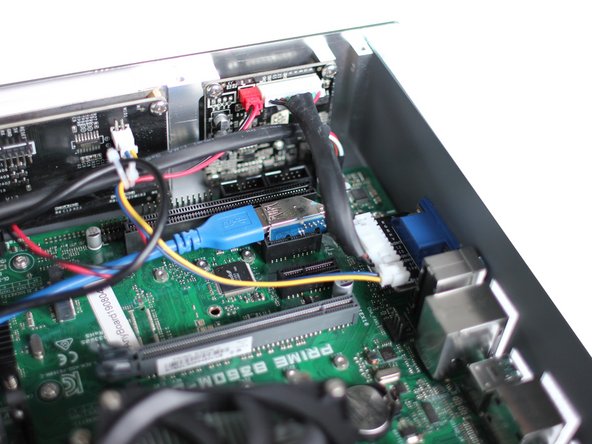

21. Lepaskan kabel PCIE dari motherboard dengan mengangkatnya ke atas.
